供水设备智能变频控制系统总结

　　供水设备智能变频控制系统总结

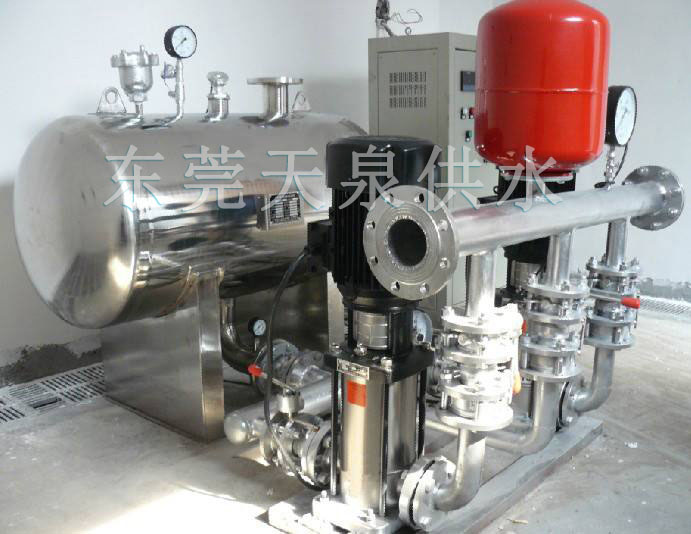

　　智能变频控制系统，是通过压力传感器监测管网压力，并转为电信号送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间小流量运行时，可通过变频水泵来维持工作，变频给水泵可以停机保压。

　　1、对多台泵组均能可靠的实现软启动交替运行，大大延长设备的使用寿命；

　　2、具体缺相，欠压，过压，过流，过载，短路，过热，失速等各种自动保护功能；

　　4、采用数字PID调节，恒压精度高，水压波动小；

　　5、可实现恒压变量和变压变量等多种工况的要求。

　　供水设备智能变频控制柜简述:

　　变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入（速度控制或 反馈信号用），PID控制，泵切换控制（用于恒压），通信功能，宏功能（针对不同的场合有不同的参数设定），多段速等等。可广泛适用于工农业生产及各类建 筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制

　　一、压力自动补偿技术：

　　根据系统阻力特性，当流量越大时，系统的阻力越大。为了满足系统在最大用水量时有足够的扬程来克服系统阻力，一般厂家在设定系统压力时只能按最大流量所需的压力来设置，当小流量用水时压力过剩造成能量浪费。东莞天泉供水设备有限公司的恒压控制拥有压力平滑控制技术，可以根据系统用水量的变化自动调节系统的设定压力，在小流量用水时运行在低压力值，随着用水量的增大，系统按照水力特性，逐渐增大系统的使用压力。从而最大限度地节省了电能。

　　二、平滑控制技术：

　　控制系统拥有压力平滑控制技术。如果没有平滑控制技术，设备往往会出现压力过调的情况。在加减泵或出现水量变化较大的情况下，压力波动比较大。采用平滑控制技术后，系统可以根据实际反馈压力自动控制加减速速度，使系统的压力更加稳定。

　　三、“休眠”与“唤醒”功能

　　设备运行时经常会遇到用户用水量较小或不用水情况，为了达到节能的目的，系统可以设置使水泵暂停工作的“休眠”功能。以三台泵举例，当变频器频率输出低于其设定的频率下限值同时时间超过系统设定值时，变频器停止工作，1#、2＃、3＃泵不工作，水泵停止（处于休眠状态）。当水压下降到一定值时将先启动变频器运转2＃泵或3＃泵，当频率到达一定值后将启动1＃泵，调节2＃或3＃泵的转速。

　　“休眠值”可以利用变频器或PLC的“输出下限频率”功能来设置。系统“休眠确认时间”用PLC或变频器的功能设置，当变频器的输出频率高于下限停机频率，且小于休眠时间td时，即td＜tn时变频器继续工作，当td＞tn时变频器将进入休眠状态。“唤醒值”由供水压力下限启动，当供水压力低于下限值且时间超过系统设定值时由PLC发出指令唤醒变频器工作。在一般用户场合经验值为：“休眠值”为28HZ；“休眠确认时间”td为10s；“唤醒值”为90%、10S。

　　四、变频自动转换及定时交换功能

　　当一台水泵全速运转仍然不能满足用水情况时，设备自动控制其他水泵投入运行，并使水泵始终处于高效运行状态；当一台水泵长时间运行时，设备可以自动调控到其它水泵工作，有效调控水泵运行时间，使每一台水泵的利用率趋于均等，避免因水泵利用率不平衡而造成水泵的损坏，从而大大延长设备的使用寿命。

　　五、现场手动/自动操作转换功能

　　设备为用户提供了多路操作方式，设备控制面板具备手动和自动控制方式，由控制面板上的“手动/自动”转换开关来选择。当选择自动操作，并将“启动、停止”转换开关扭至启动位置时，无须人为干预设备的运行，设备在微机的控制之下按照设定的程序全自动运行。在试验或以外情况时可以进行手动操作,用户可通过面板上的“启动X#泵”、“停止X#泵”按钮控制对应水泵的启动与停止（手动运行时压力不受限制，应注意观察实际出水压力与用户要求的差别，防止压力过高）。

　　六、自动恒压功能

　　根据工程实际情况，可现场设定设备出水压力，控制系统运算速度快，时刻检测出水压力与设定压力相比较，自动调节，使出水压力非常恒定，恒定压力控制精度≤±0.5pa。设备可实现设备出水端压力采样、最不利用水点压力采样、供水管路中间任一点压力采样的恒压控制和分时段多恒压控制、变量变压控制等控制功能。
