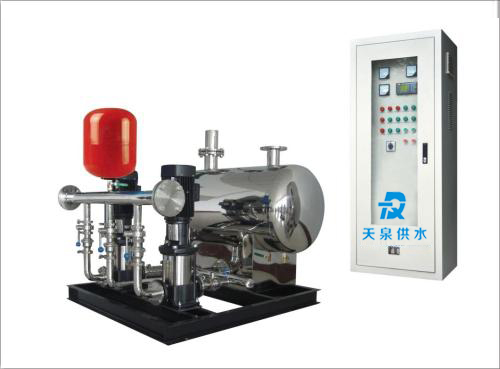

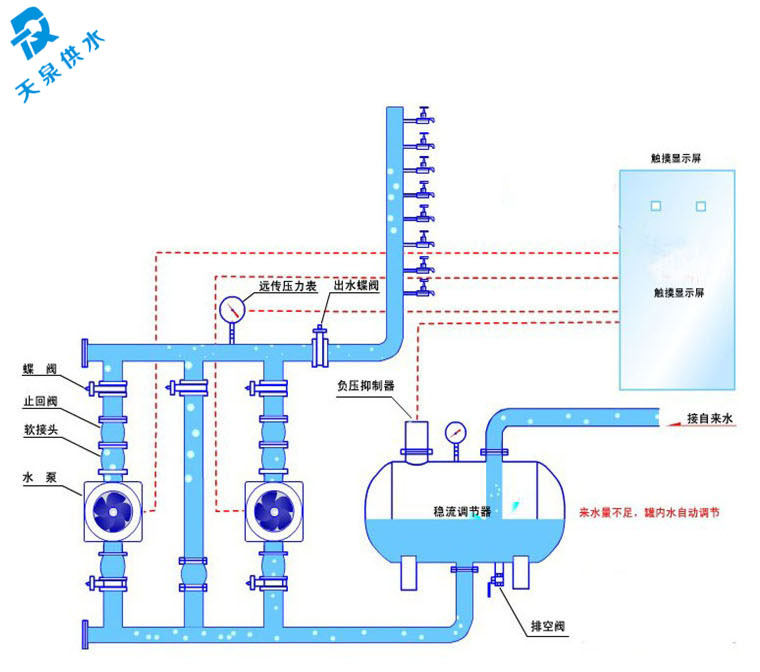

超静音无负压供水设备

　　超静音无负压供水设备

　　一、非触摸屏式控制系统操作说明

　　（一）设备手动操作程序启动：

　　1、先将（自动《》手动）转换开关旋到中间位置；

　　2、合上控制柜电源开关和变频器的供电开关；

　　3、将各泵（运行《》检修）开关旋到“运行”位置，将不需运行的泵或正在检修的泵旋动“检修”位置；

　　4、再将（自动《》手动）转换开关旋到“手动”位置；

　　5、分别按各泵“启动”按钮，设备投入运行，相应“工频运行”指示灯亮。

　　停止：

　　1、分别按下各泵“停止”按钮，使电机均停止运行；

　　2、再将（自动《》手动）转换开关旋到中间位置，断开变频器供电开关，最后断开电源开关。

　　（二）设备自动操作程序启动：

　　1、先将（自动《》手动）转换开关旋到中间位置；

　　2、合上控制柜电源开关和变频器的供电开关；

　　3、将各泵（运行《》检修）开关旋到“运行”位置，将不需运行的泵或正在检修的泵旋动“检修”位置；

　　4、将（自动《》手动）转换开关旋到“手动”位置；

　　5、延时几秒钟后，控制系统将自动控制开泵、关泵的操作，保证恒压变量供水。

　　停止：

　　1、将（自动《》手动）转换开关旋到中间位置，使各电机均停止运行；

　　2、再断开变频器供电开关，最后断开电源开关。二、触摸屏式控制系统操作说明

　　二、触摸屏的显示说明

　　（一）触摸屏共分开五个部分：

　　主界面、泵控制、变频器参数、压力设定、告警信息。

　　1、主界面：系统的运行状态指示。

　　2、泵控制：触摸屏的自动和手动操作、各泵的启动停止、检修运行操作旋钮。

　　3、变频器参数：变频器的运行参数显示。

　　4、压力设定：设定系统的运行恒定压力。

　　5、告警信息：系统的故障信息指示以及变频器故障、变频器故障复位按钮。

　　（二）触摸屏属于精密仪器，使用时请注意以下几点：

　　1、请勿使用尖锐、硬质的物品按压。

　　2、操作时用手轻轻按压一到二秒即可。

　　3、请勿更改触摸屏的接线，否则出现问题由用户自己负责。

　　（三）自动操作

　　1、合上控制柜内电源总开关以及变频器控制开关。

　　2、将触摸屏上的“自动〈〉手动”旋钮转换到：“自动”位置时，系统进入自动运行状态。

　　3、若想某台泵在自动状态下退出运行，轻轻按压触摸屏主界面上各泵对应的“运行检修”旋钮即可。

　　4、正常运行时，系统由变频器循环软启动工作。

　　（四）手动操作

　　1、合上控制柜内电源总开关。

　　2、将触摸屏上的“自动〈〉手动”旋钮转换到手动。

　　3、触摸屏上各泵有“启动停止”旋钮，将旋钮转换到“启动”位置就可以启动各泵。

　　4、需要停止某一台泵时，将旋钮转换到“停止”位置就可以停止该泵。

　　另注： 1、控制柜面板上有故障指示灯，如果系统处于障状态，系统将不能运行。

　　2、控制柜面板上有急停按钮，如果外部出现紧急情况，按控制柜面板上的急停按钮，系统将立即停止工作。

　　（五）关于压力设定的操作说明：

　　1、在压力设定的控制界面里，有一校表按钮，如果压力表传回信号与实际有误差时，按此按钮进入校表画面进行校表，一般初次调试时，工程技术人员会校对好，以后不换远传压力表的情况下，不必进行校对。

　　2、选择系统出口压力表和量程，输入数据后按确定即可。

　　3、选择好量程后，再输入压力设定值，注意此处的压力单位为MPa,最后按确定即可。系统将按照新的恒定压力值运行。

　　超静音无负压供水设备设备安装、调试、运行和维护保养

　　（一）设备安装基本要求

　　1、设备安装基础保证坚固水平；

　　2、电源：3相5线。380V（±10%），50Hz（±5%）；

　　3、安装场所要求通风良好,环境温度1—40度，若超出以上范围，必须采取升温、降温措施。

　　4、相对湿度≤90%无水珠凝露。

　　5、无易燃、易爆、腐蚀性气体、尘埃。

　　6、无强烈震动源最大震动速度≤0.6G

　　7、生产场所设排水设备，外围设排水沟，地面无积水。

　　8、控制柜体外壳及接地端子切实接地，接地电阻＜4Ω。

　　（二）设备调试和运行

　　1、正确接通电源；

　　2、手动方式让电机试转，调整相序至电机正转；

　　3、根据需要，设定压力值和各类参数；

　　4、调好变频器参数使设备自动运行；

　　5、设备由我公司专门人员调试正常后交付使用；

　　6、设备操作人员必须经我公司培训认可后，方可进行管理。

　　（三）设备维护保养和注意事项

　　1.请在试运行前，仔细检查变频器的电源输入线和电机（输出）线有无接错，否则会损坏变频器。变频器接地端子应切实接地。变频器输出端严禁接入改善功率因数的超前补偿电容和浪涌吸收回路等。

　　2.务必在符合环境条件下使用。变频器的使用寿命受设置场所温度、湿度、通风、振动、尘埃等影响较大，因此使用时降低环境温度是延长寿命的重要因素之一。

　　3.切断电流后，变频器内部的高压电容仍有一段时间积存电荷，进行检修时，请等指示放电的红色发光管熄灭后进行。

　　4.变频器发生故障时，可从变频器的相应参数窗口读取按时间顺序记忆的五项报警内容，根据报警代码，按说明书的指示，分析故障原因，采取排除故障的措施。

　　5.瞬间停电或电源电压不足时，变频器会停止工作，此时可断开空开，解除变频器报警，待电源电压恢复正常后，再合上空开，变频器即可恢复继续工作。

　　6.变频器或电机发生故障时，会发出声光报警。按报警解除或报警消音按钮可解除声响，但设备仍处于报警状态。

　　7.本系统为全自动控制，日常运行无需专人值班，但应定期检查电控柜各仪表及指示是否正常，电机电流和输出频率值是否正常以及电机的运转情况，发现异常及时处理。

　　8.整体系统在我方指导下调试完毕后，用户在使用过程中最好不要自行修改已调好的参数。如有故障或需修改参数，则需由我方培训过的、熟悉本操作规程和注意事项的、持证上岗的专业人员进行检修或直接通知我方。
