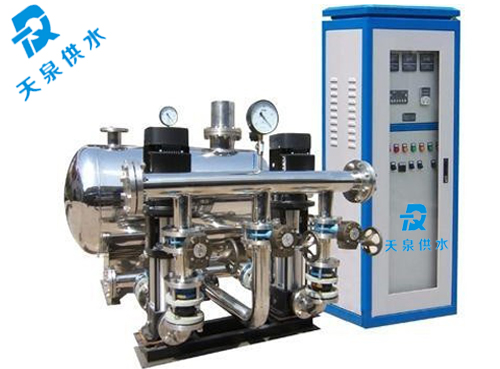

管网叠压无负压供水设备

管网叠压无负压供水设备原理图

管网叠压无负压供水设备原理图

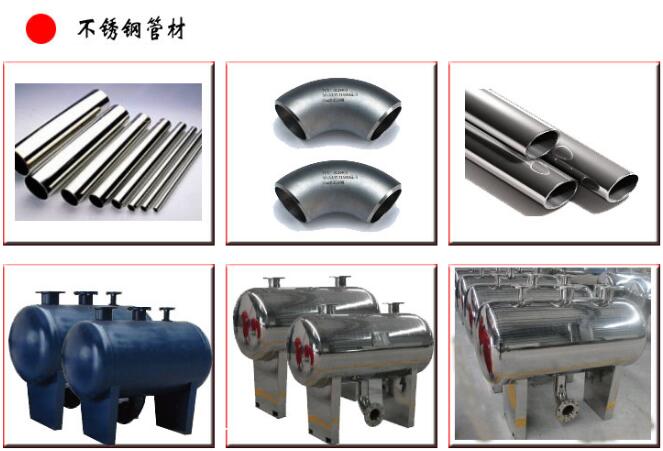

管网叠压无负压供水设备采用不锈钢材料

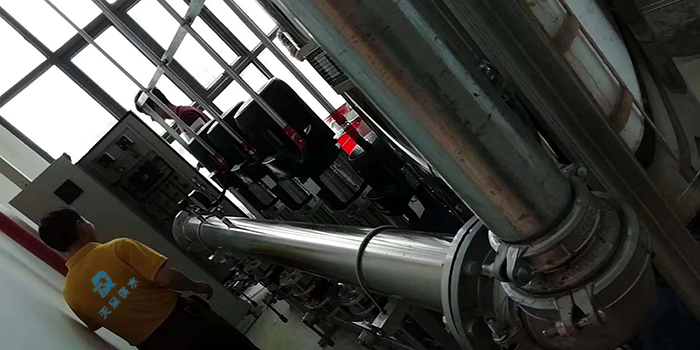

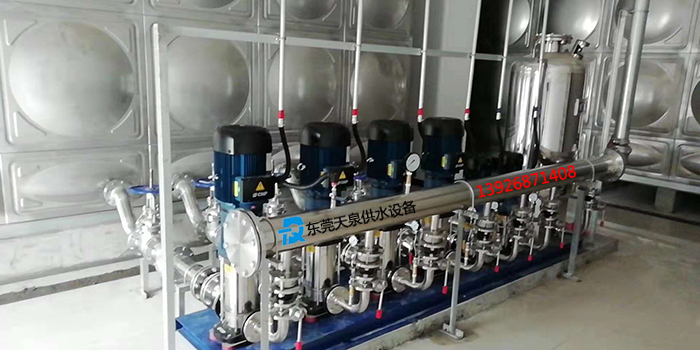

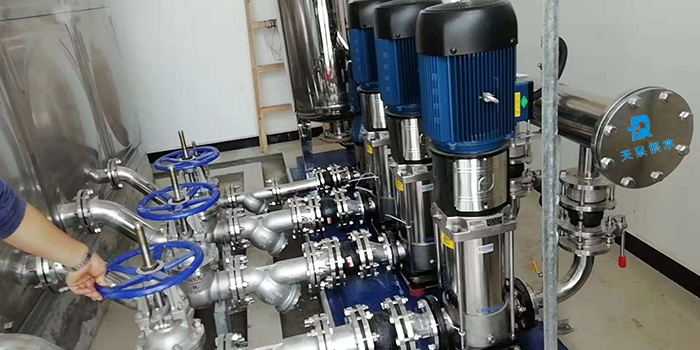

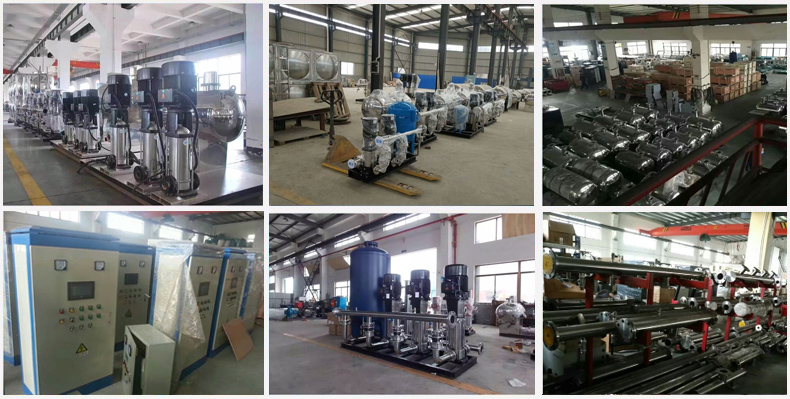

管网叠压无负压供水设备现场图

　　管网叠压无负压供水设备-KXW无需建造水池、水箱， 占有空间相对较少， 节省了设备的初期投资和冲洗水池、给水池消毒的费用。该设备为全封闭式结构， 真正消除供水二次污染， 为绿色环保新型供水设备。目前通用的变频恒压给水， 取消了天面水池， 减少了水质的二次污染， 但建造地下水池的费用和地下水池对水质的污染也是一个问题。因此管网叠压供水设备将是变频供水设备的发展与延伸。

　　管网叠压无负压供水设备采用水泵与市政供水管网直接相连，设置温流调节罐(采用食品级不锈钢材料制造） 作为进水储水和缓冲装置， 采用直驱式自动真空消除器(专利号200620053522 .9)消除管网内所产生的负压， 在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增压的目的(且丝毫不会影响管网其它用户水)，又节省建水池、水箱的投资， 在保证管网水质的同时(无二次污染)， 又可充分利用管网的原有水压， 其节能效果极其显著， 可达50 以上。该设备全自动智能控制， 具有多种保护和控制功能， 可实现真正无人值守。

　　工作原理

　　市政水进入不锈钢稳流调节罐，罐内的B腔空气从真空消除器内逐渐排出进入 A 腔 ，待水充满后， 真空消除器自动关闭。当市政水能够满足用水压力及水量要求时， 设备通过旁通管向用户管网直接供水； 当市政水管网的压力不能满足用水要求时，系统通过压力传感器（ 或压力控制器） 传送信号启动水泵。若市政水管网的水量大于水泵流量，系统保持正常供水； 用水高峰期时， 若市政水管网水量不足时，调节罐内的水作为补充水源仍能正常供水， 此时，A腔气体由真空消除器进入调节罐B腔，消除了B腔内产生的负压。用水高峰期过后，系统恢复正常的状态。若市政供水不足或管网停水而导致调节罐B腔内的水位不断下降， 液位探测器给出停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐和稳压泵供水， 节约了能源并防止了水泵的频繁启动。

　　管网叠压无负压供水设备KXW关键技术部分为智能控制系统和调节罐的真空消除。智能控制系统核心部分采用可编程控制器和高性能变频器，程序软件的编制及设计，由我厂资深专业技术工程人员充分根据水泵的运作特点，在多年变频给水工程经验基础上精心编制而成， 设备具有界面直观， 操作简便可靠， 性能稳定，高智能化等诸多特点。调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠真空消除器在稳流调节罐内B腔水被抽空时及时消除真空， 从而达到调节罐A、B腔之间的压力平衡，由A腔预先置入的气体来消除B腔的负压， 抑制真空的产生， 由此不对市政供水管网造成负压影响，不能响其它管网用户的正常用水。

　　产品特点

　　管网叠压无负压供水设备KXW型是我厂新推出的一种环保型优质产品，在很大程度上保证了水质不受污染， 是一种真正意义上的绿色无污染产品， 其主要特点如下：

　　1、设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合， 使给水设备与市政供水管网直接串接，实现稳压、节能、卫生、安全可靠运行， 不产生负压， 不用建水池、水箱。

　　2、卫生无污染：设备为全密封结构，细菌和粉尘不会进入系统。不采用蓄水设施， 避免了藻类的滋生，防止了水源二次污染及供水水质污染问题， 用户使用的是符合国家卫生标准的自来水。

　　3、节能效果显著： 全封闭结构运行， 杜绝了渗、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与市政管网直接串接， 可以充分利用市政水原有压力， 差多少补多少， 市政水满足要求时设备就停止工作。设备大部分时间在较低频率下运行， 耗电量少。采用变频技术， 进一步节能， 综合节能一般可达50 以上。

　　4、运行可靠， 对市政供水管网无影响， 设备利用调节罐无负压自动调节，管网叠压供水时不会对原管网产生负压， 不影响其它用户的正常用水。

　　5、投资节约： 无需修建蓄水池或水箱， 节省了土建投资； 无需从零加压， 因此设备选型较小， 设备投资减少； 水质无污染， 不需要净化设备， 节省投资。可充分利用市政供水管网的压力， 能耗小， 节省日常的用电开支。没有水池、水箱， 节省定期清洗、消毒的费用。

　　6、节省占地面积： 无需建水池， 无需设水箱， 大大节约了设备占地面积。

　　7、设备电气配置灵活： 电气控制部分既可采用变频恒(变)压控制， 也可采用压力( SQL气压型)直接控制。

　　8、设备有多种结构可供用户选择， 如： 整体式， 集中型(户外型)等， 详见设备选型表。

　　9、方便快捷的安装方式： 不用建水池、不用安装水箱， 设备成套出厂， 送到现场连接进出水管即可， 安装方便迅捷。

　　功能特点

　　1、二种工作方式：

　　自动工作方式： 自动方式是作为正常供水状态下的一种工作方式。一般来讲，当客户正常供水后即选定该种方式，在自动方式工作时，一切管网的不同供水要求，都将在设备有效的控制之下， 进行多种功能的适应工作。

　　手动工作方式： 该操作方式是为自动工作方式发生故障时，为用户应急设置的一种工作方式， 该工作方式完全采用最简单的启动方式，这种方式在操作面板上直接启停任何一台水泵电机- -般只有在自动失灵或调试的情况下才采用。

　　2、主要元部件采用优质元件，整套系统具有很高的可靠性和抗干扰性，其自带的标准串行通讯口( RS 485 )或增配的网络转换模块，使得系统与计算机的通信十分方便，可实现远程监控(通过光纤或GPRS传输)， 从而使整个设备极容易地并入智能化管理系统。

　　3、水位保护功能， 当水位低于设定低水位，系统自动保护停机。液位控制器采用专业产品， 性能稳定可靠。

　　4、自动复位功能， 停电后复电时或水位恢复时系统自动启动。

　　5、故障泵屏敝， 故障泵屏救后直接退出运作程序， 由备用泵接替工作。

　　6、自动保护功能齐全： 有过载、过流、短路、缺相、超压、欠短及缺水停机等自动保护功能。

　　7、变频型具有变频控制功能特点。

　　8、辅助小泵和产自意大利的稳压型气压罐可灵活选择， 以求达到更好的节能效果， 可满足多种客户的需求。

　　使用范围

　　管网叠压无负压供水设备KXW型与市政供水管网(或其它来水)直接串接， 为保证设备的有效使用， 一般要求市政供水管网的水压不得低于0 . 12 Mpa，,并能满足用水单位最大小时用水量或设计秒流量要求。若二者差距较小时， 可依靠稳流调节罐来维持。若来水最不足、经常停水或非常特殊的使用要求， 则建议应慎重考虑使用无负压给水设备， 如以下情形中可推荐使用：

　　1、各种建筑群， 如大厦， 办公楼， 住宅小区等生活用水。

　　2、原有给水系统(如水池或水塔供水的建筑物、自来水厂的加压泵站)的供水设备改造。

　　3、学校、工厂的生活、生产用水等。

　　4、各种循环水系统。

　　5、楼顶天面的消防稳压或低层市政供水不足的消防用水。

　　使用环境要求

　　1、环境温度应介于5 ~ 50℃之间， 相对湿度不大于90 ， 无凝露。

　　2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。

　　3、安装场所的最大海拔高度1000 m。地震烈度不超过8级。

　　4、基础砼度不低于150号(或1 : 2 : 4水泥、河沙、卵石夯制) ， 打砼基础时预留地脚螺栓孔， 以便设备就位后进行二次浇灌。安装倾斜度不超过5度。

　　设备常规供货范围:

　　1、管道从不锈钢稳流调节罐的进水口法兰到水泵出水母管两侧挂法兰止。

　　2、水泵电机动力线及与设备控制相关的信号线至控制柜15米以内。

　　3、含设备槽钢机架， 不包水泥基础平台。
