无负压供水设备一用一备

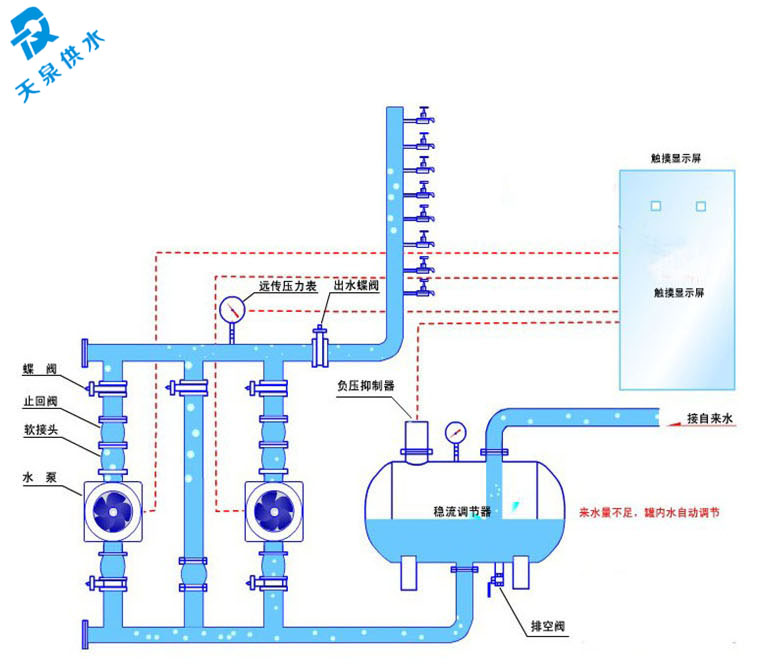

　　无负压供水设备一用一备，是指一用一备，一个水泵就能达到用水需求，另外一个水泵备用。无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。

无负压供水设备选型规格

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	2	2.4	3.2	4	4.8	5.6	6.4	7
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW4-22-2	0.37x2	60/50	Ø600*1300	110/6	扬程 H （m）	27	26	24	22	20	18	15	12
	KXW4-30-2	0.55x2	60/50	Ø600*1300	110/6		36	35	33	30	26	24	20	16
	KXW4-37-2	0.55x2	60/50	Ø600*1300	110/6		45	43	40	37	33	30	24	20
	KXW4-45-2	0.75x2	60/50	Ø600*1300	110/6		53	52	50	45	40	36	30	24
	KXW4-52-2	0.75x2	60/50	Ø600*1300	110/6		63	61	57	52	47	41	35	28
	KXW4-67-2	1.1x2	60/50	Ø600*1300	110/16		80	78	73	67	61	54	45	37
	KXW4-82-2	1.1x2	60/50	Ø600*1300	110/16		98	95	89	82	73	64	54	44
	KXW4-98-2	1.5x2	60/50	Ø600*1300	110/16		116	114	106	98	89	78	65	52
	KXW4-112-2	1.5x2	60/50	Ø600*1300	110/16		134	130	12	112	100	90	73	60
	KXW4-136-2	2.2x2	60/50	Ø600*1300	110/16		161	157	148	136	121	108	91	76
	KXW4-165-2	2.2x2	60/50	Ø600*1300	110/25		197	192	180	15	148	130	110	90
	KXW4-198-2	3x2	60/50	Ø600*1300	110/25		232	228	214	198	179	158	130	110

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	3	4	6	8	10	12	14
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW8-24-2	0.75x2	60/50	Ø600*1300	110/10	扬程H（m）	28	27	26	24	20	8	13
	KXW8-32-2	0.75x2	60/50	Ø600*1300	110/10		38	36	34	32	27	24	19
	KXW8-40-2	1.1x2	60/50	Ø600*1300	110/10		47	45	43	40	34	31	23
	KXW8-48-2	1.1x2	60/50	Ø600*1300	110/10		56	54	52	48	41	37	28
	KXW8-56-2	1.5x2	60/50	Ø600*1300	110/10		66	63	61	56	48	43	33
	KXW8-64-2	1.5x2	60/50	Ø600*1300	110/10		74	72	70	64	55	50	38
	KXW8-81-2	2.2x2	60/50	Ø600*1300	110/10		96	90	87	81	71	62	48
	KXW8-95-2	2.2x2	60/50	Ø600*1300	110/16		114	108	104	95	85	75	58
	KXW8-112-2	3x2	60/50	Ø600*1300	110/16		136	126	122	112	101	89	68
	KXW8-129-2	3x2	60/50	Ø600*1300	110/16		152	144	140	129	115	101	78
	KXW8-153-2	4x2	60/50	Ø600*1300	110/25		183	171	168	153	137	122	93
	KXW8-178-2	4x2	60/50	Ø600*1300	110/25		211	200	192	178	160	138	108

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	10	12	14	16	18	20	22	24
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW16-27-2	1.1x2	65	Ø600*1300	110/10	扬程 H （m）	30	29.5	28.5	27	25	24	21	19
	KXW16-36-2	1.5x2	65	Ø600*1300	110/10		41	39.5	38	36	34	32	28	26
	KXW16-45-2	2.2x2	65	Ø600*1300	110/10		52	50	48	45	42	40	36	32
	KXW16-54-2	2.2x2	65	Ø600*1300	110/10		62	60	57	54	51	48	43	39
	KXW16-73-2	3x2	65	Ø600*1300	110/10		83	80	77	73	69	65	58	52
	KXW16-92-2	4x2	65	Ø600*1300	110/16		104	100	97	92	87	81	73	65
	KXW16-111-2	4x2	65	Ø600*1300	110/16		124	120	116	111	104	92	87	78
	KXW16-130-2	5.5x2	65	Ø600*1300	110/16		145	141	136	130	122	113	102	92
	KXW16-148-2	5.5x2	65	Ø600*1300	110/25		166	161	156	148	139	130	118	106
	KXW16-167-2	7.5x2	65	Ø600*1300	110/25		187	182	175	167	157	146	134	120
	KXW16-186-2	7.5x2	65	Ø600*1300	110/25		208	202	195	186	175	163	150	135

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	16	18	20	22	24	26	28	30
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	Kxw22-31-2	2.2x2	100/80	Ø600*1300	110/10	扬程H（m）	35	34	33	31.5	30	28	26	24
	Kxw22-42-2	3x2	100/80	Ø600*1300	110/10		46	45	44	42	40	37	34	31
	Kxw22-52-2	3x2	100/80	Ø600*1300	110/10		58	56.5	55	52	50	46.5	43	39
	Kxw22-63-2	4x2	100/80	Ø600*1300	110/10		70	68	66	63	60	56	52	47
	Kxw22-73-2	5.5x2	100/80	Ø600*1300	110/10		82	79.5	77	73.5	70	65.5	61	55
	Kxw22-84-2	5.5x2	100/80	Ø600*1300	110/16		94	91	88	84	80	75	70	63
	Kxw22-95-2	5.5x2	100/80	Ø600*1300	110/16		106	103	100	95.5	91	85	79	72
	Kxw22-106-2	7.5x2	100/80	Ø600*1300	110/16		118	114.5	111	106	101	94.5	88	80
	Kxw22-127-2	7.5x2	100/80	Ø600*1300	110/25		141	137	133	127	121	113.5	106	96
	Kxw22-148-2	11x2	100/80	Ø600*1300	110/25		165	160	155	148	141	132.5	124	112
	Kxw22-170-2	11x2	100/80	Ø600*1300	110/25		189	183.5	178	170	162	152	142	129
	Kxw22-192-2	11x2	100/80	Ø600*1300			213	207.5	202	192.5	183	171.5	160	145

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	16	20	24	28	32	36	40	44
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	Kxw28-24	2.2	100/80	Ø600*1300	110/10	扬程H（m）	27	26	25	24	22	21	19	16
	Kxw28-37	3	100/80	Ø600*1300	110/10		41	40	38	37	34	32	29	25
	Kxw28-49	4	100/80	Ø600*1300	110/10		54	53	52	49	46	43	38	34
	Kxw28-62	5.5	100/80	Ø600*1300	10/10		68	67	65	62	58	54	48	43
	Kxw28-74	5.5	100/80	Ø600*1300	110/10		82	80	78	74	70	64	58	52
	Kxw28-87	7.5	100/80	Ø600*1300	110/10		96	95	91	87	82	76	68	61
	Kxw28-99	7.5	100/80	Ø600*1300	110/16		110	108	104	99	94	86	77	70
	Kxw28-122	11	100/80	Ø600*1300	110/16		138	136	131	125	118	109	97	87
	Kxw28-150	11	100/80	Ø600*1300	110/25		166	162	157	150	141	130	116	105
	Kxw28-175	15	100/80	Ø600*1300	110/25		194	190	184	175	166	152	136	122
	Kxw28-200	15	100/80	Ø600*1300	110/25		222	217	210	200	189	174	156	140

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	24	28	32	36	40	44	48	52
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW36-24-2	2.2x2	100/80	Ø600*1300	110/10	扬程H（m）	26.5	26	25	24	23	22	20	18
	KXW36-37-2	4x2	100/80	Ø600*1300	110/10		39.5	39	38	37	35	33	30	27
	KXW36-49-2	5.5x2	100/80	Ø600*1300	110/10		53	52	51	49	47	44	41	37
	KXW36-60-2	5.5x2	100/80	Ø600*1300	10/10		66	64	62	60	58	55	50	45
	KXW36-73-2	7.5x2	100/80	Ø600*1300	110/10		79	77	75	73	70	66	61	55
	KXW36-86-2	7.5x2	100/80	Ø600*1300	110/10		93	91	89	86	82	77	71	65
	KXW36-99-2	11x2	100/80	Ø600*1300	110/16		107	105	102	99	94	89	82	75
	KXW36-124-2	11x2	100/80	Ø600*1300	110/16		134	131	128	124	118	111	103	95
	KXW36-149-2	15x2	100/80	Ø600*1300	110/25		162	158	154	149	142	133	124	114
	KXW36-174-2	15x2	100/80	Ø600*1300	110/25		189	185	180	174	166	156	145	133
	KXW36-212-2	18.5x2	100/80	Ø600*1300	110/25		230	225	219	212	202	190	177	162

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	32	40	48	56	64	72	80
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW56-23-2	3x2	150/125	Ø600*1300	200/16	扬程H（m）	29	28	26	23	20	16	11
	KXW56-29-2	4x2	150/125	Ø600*1300	200/16		36	34	32	29	27	23	18
	KXW56-38-2	5.5x2	150/125	Ø600*1300	200/16		47	44	41	38	33	28	21
	KXW56-44-2	5.5x2	150/125	Ø600*1300	200/16		54	51	48	44	40	35	27
	KXW56-53-2	7.5x2	150/125	Ø600*1300	200/16		65	62	58	53	46	40	30
	KXW56-59-2	7.5x2	150/125	Ø600*1300	200/16		72	69	65	59	53	47	37
	KXW56-68-2	11x2	150/125	Ø600*1300	200/16		83	79	74	68	60	52	41
	KXW56-74-2	11x2	150/125	Ø600*1300	200/16		90	86	81	74	67	59	47
	KXW56-83-2	11x2	150/125	Ø600*1300	200/16		101	97	90	83	74	65	51
	KXW56-90-2	11x2	150/125	Ø600*1300	200/16		108	104	97	90	81	72	57
	KXW56-98-2	15x2	150/125	Ø600*1300	200/16		119	114	107	98	88	78	60
	KXW56-105-2	15x2	150/125	Ø600*1300	200/16		126	121	113	105	95	85	67
	KXW56-114-2	15x2	150/125	Ø600*1300	200/16		136	131	123	114	102	90	71
	KXW56-120-2	15x2	150/125	Ø600*1300	200/16		144	138	130	120	109	97	77
	KXW56-129-2	18.5x2	150/125	Ø600*1300	200/16		154	148	140	129	117	102	82
	KXW56-136-2	18.5x2	150/125	Ø600*1300	200/16		162	156	147	136	124	109	88
	KXW56-146-2	18.5x2	150/125	Ø600*1300	200/16		175	166	157	146	131	115	91
	KXW56-152-2	18.5x2	150/125	Ø600*1300	200/16		182	173	16	152	138	122	98
	KXW56-164-2	22x2	150/125	Ø600*1300	200/16		193	184	173	164	146	128	102
	KXW56-168-2	22x2	150/125	Ø600*1300	200/25		200	191	180	168	153	135	109
	KXW56-178-2	22x2	150/125	Ø600*1300	200/25		211	201	189	178	160	140	113
	KXW56-184-2	22x2	150/125	Ø600*1300	200/25		218	208	196	184	167	147	120
	KXW56-193-2	30x2	150/125	Ø600*1300	200/25		230	218	206	193	174	153	124
	KXW56-200-2	30x2	150/125	Ø600*1300	200/25		237	225	213	200	181	160	131
	KXW56-210-2	30x2	150/125	Ø600*1300	200/25		247	235	222	210	189	165	135
	KXW56-216-2	30x2	150/125	Ø600*1300	200/25		255	242	229	216	196	172	142

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	50	60	70	80	84	90	100	110
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW80-21-2	4x2	150/125	Ø800*1300	200/16	扬程H（m）	24	23	22	21	20	19	18	16
	KXW80-33-2	5.5x2	150/125	Ø800*1300	200/16		40	38	36	33	32	30	27	23
	KXW80-42-2	7.5x2	150/125	Ø800*1300	200/16		48	46	44	42	41	39	35	31
	KXW80-54-2	11x2	150/125	Ø800*1300	200/16		63	61	58	54	52	50	44	38
	KXW80-63-2	11x2	150/125	Ø800*1300	200/16		71	69	66	63	61	58	53	47
	KXW80-75-2	15x2	150/125	Ø800*1300	200/16		87	84	80	75	73	69	62	53
	KXW80-84-2	15x2	150/125	Ø800*1300	200/16		95	92	88	84	81	78	71	62
	KXW80-96-2	18.5x2	150/125	Ø800*1300	200/16		111	107	102	96	93	88	82	69
	KXW80-105-2	18.5x2	150/125	Ø800*1300	200/16		119	115	110	105	101	97	87	78
	KXW80-117-2	22x2	150/125	Ø800*1300	200/16		135	130	124	117	113	108	97	85
	KXW80-125-2	22x2	150/125	Ø800*1300	200/16		143	138	132	125	122	116	106	93
	KXW80-138-2	30x2	150/125	Ø800*1300	200/16		158	152	146	138	134	127	115	100

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	50	60	70	80	84	90	100	110
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW80-146-2	30x2	150/125	Ø800*1300	200/25	扬程 H （m）	166	161	154	146	142	135	124	109
	KXW80-159-2	30x2	150/125	Ø800*1300	200/25		182	75	168	159	154	146	133	116
	KXW80-167-2	30x2	150/125	Ø800*1300	200/25		190	184	176	167	162	154	141	124
	KXW80-180-2	30x2	150/125	Ø800*1300	200/25		205	198	190	180	174	166	150	132
	KXW80-188-2	37x2	150/125	Ø800*1300	200/25		214	207	198	188	183	174	159	140
	KXW80-200-2	37x2	150/125	Ø800*1300	200/25		230	221	212	200	194	185	168	147
	KXW80-209-2	37x2	150/125	Ø800*1300	200/25		238	230	220	209	203	193	177	155
	KXW80-223-2	45x2	150/125	Ø800*1300	200/25		255	246	236	223	217	206	188	165
	KXW80-232-2	45x2	150/125	Ø800*1300	200/25		263	255	244	232	225	214	196	173
	KXW80-245-2	45x2	150/125	Ø800*1300	200/25		280	270	259	245	238	226	206	181
	KXW80-255-2	45x2	150/125	Ø800*1300	200/25		289	280	268	255	247	236	216	190
	KXW80-267-2	45x2	150/125	Ø800*1300	200/25		305	294	282	267	259	247	225	198

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	60	80	100	120	130	140	160
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW120-14-2	4.4x2	200/150	Ø1000*2000	200/6	扬程 H （m）	19	18	16	14	13	11	8
	KXW120-21-2	5.5x2	200/150	Ø1000*2000	200/6		27	25	23	21	20	18	15
	KXW120-29-2	7.5x2	200/150	Ø1000*2000	200/6		29	36	33	29	26	23	17
	KXW120-36-2	11x2	200/150	Ø1000*2000	200/6		46	44	40	36	33	30	24
	KXW120-43-2	11x2	200/150	Ø1000*2000	200/6		53	51	47	43	40	37	30
	KXW120-50-2	15x2	200/150	Ø1000*2000	200/10		66	62	56	50	46	41	32
	KXW120-57-2	15x2	200/150	Ø1000*2000	200/10		73	69	63	57	53	48	39
	KXW120-64-2	18.5x2	200/150	Ø1000*2000	200/10		80	76	70	64	40	55	46
	KXW120-71-2	18.5x2	200/150	Ø1000*2000	200/10		92	87	80	71	66	60	47
	KXW120-78-2	22x2	200/150	Ø1000*2000	200/10		100	94	8	78	73	67	54
	KXW120-85-2	22x2	200/150	Ø1000*2000	200/10		107	101	94	85	80	74	61
	KXW120-95-2	30x2	200/150	Ø1000*2000	200/16		121	114	105	95	88	80	64
	KXW120-102-2	30x2	200/150	Ø1000*2000	200/16		128	121	112	102	95	87	71
	KXW120-109-2	30x2	200/150	Ø1000*2000	200/16		136	129	119	109	102	94	78
	KXW120-118-2	30x2	200/150	Ø1000*2000	200/16		150	142	131	118	110	101	81
	KXW120-125-2	37x2	200/150	Ø1000*2000	200/25		157	149	138	125	117	108	88
	KXW120-132-2	37x2	200/150	Ø1000*2000	200/25		164	156	145	132	124	115	95
	KXW120-141-2	37x2	200/150	Ø1000*2000	200/25		179	169	156	141	132	121	99
	KXW120-148-2	37x2	200/150	Ø1000*2000	200/25		186	176	163	148	139	128	106
	KXW120-155-2	45x2	200/150	Ø1000*2000	200/25		193	183	170	155	146	135	112
	KXW120-164-2	45x2	200/150	Ø1000*2000	200/25		207	196	182	164	154	142	116
	KXW120-171-2	45x2	200/150	Ø1000*2000	200/25		215	203	189	171	161	149	123

类别	型号	功率/台数	进、出水管	稳流罐	压力罐	流量	100	120	140	160	170	180	200	220
		（kw）	DN	ø*L（mm）	(L/bar)	(m³/h)
KXW	KXW160-16-2	5.5x2	250/200	Ø1000*2000	300/25	扬程 H （m）	22	19	17	16	14	13	10	6
	KXW160-21-2	7.5x2	250/200	Ø1000*2000	300/25		25	24	22	21	20	19	16	12
	KXW160-32-2	11x2	250/200	Ø1000*2000	300/25		41	39	36	32	30	28	22	15
	KXW160-44-2	15x2	250/200	Ø1000*2000	300/25		53	50	47	44	41	40	36	30
	KXW160-55-2	18.5x2	250/200	Ø1000*2000	300/25		68	65	60	55	52	49	41	32
	KXW160-67-2	22x2	250/200	Ø1000*2000	300/25		81	77	72	67	64	62	55	48
	KXW160-80-2	30x2	250/200	Ø1000*2000	300/25		98	93	87	80	75	72	62	50
	KXW160-92-2	30x2	250/200	Ø1000*2000	300/25		110	105	100	92	86	84	76	66
	KXW160-104-2	37x2	250/200	Ø1000*2000	300/25		126	120	113	104	98	93	81	68
	KXW160-115-2	37x2	250/200	Ø1000*2000	300/25		139	131	124	115	110	106	94	83
	KXW160-129-2	45x2	250/200	Ø1000*2000	300/25		155	148	139	129	122	117	102	86
	KXW160-141-2	45x2	250/200	Ø1000*2000	300/25		168	160	150	141	134	130	117	103
