　　无负压供水设备8幢房如何选型？

　　某成熟小区， 共有8幢房， 楼高15层(地下负一层)标高52米， 每层8户。自来水压力0 . 15～0 . 35 MPa， 市政供水管计量水表后管径为DN 250。

　　1、 确定设备最大小时流量Q

　　2、确定设备水泵额定扬程

　　小区所需供水压力为: 15 + 52 = 67 m

　　减除市政最低供水压力0 . 15 Mpa， 水泵扬程H Hm= 67 - 15 = 52 m取H= 60 m

　　3、市政供水管网流量的计算

　　按照GB 50015 - 2003《建筑给水排水设计规范》要求， 生活给水管道的水流速度( 1. 0～1.5 m/s)取V=1.2m/s

　　Q=πR?V=3. 14x0. 125?x 1.2x 3600=212 m?/h

　　故： 市政供水水量大于小区计算的最大小时供水量

　　4、调节罐的选择

　　可根据选型表， 选φ1400 x 2000； 或根据“ 调节罐容积不宜小于lmin设计秒流量” 来选择

　　5、设备型号的确定：

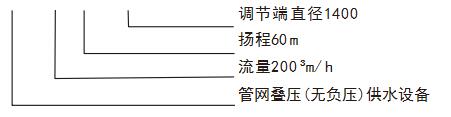

　　无负压供水设备KXW- 200 - 60 - φ 1400
